Ветропарк – это не одна точка на карте, а десятки турбин, километры подъездных дорог и кабельных трасс, растянутые на площади в сотни, а иногда тысячи гектаров. Прежде чем банк одобрит финансирование, а проектировщик расставит турбины по площадке, кто-то должен ответить на простой вопрос: как именно выглядит эта земля – с какими уклонами, препятствиями, водоёмами и в какой системе координат. Изыскания ВЭС дают этот ответ, и от полноты технического пакета напрямую зависит, придётся ли потом останавливать проектирование и досъёмывать то, что забыли на старте.
Для проектов такого масштаба технический пакет по изысканиям – это ещё и часть пакета документов due diligence, который международные инвесторы и банки требуют перед финансированием ветроэнергетического проекта наравне с оценкой ветропотенциала и экологической экспертизой. Неполный или неточный отчёт на этой стадии означает не просто неудобство – это конкретный риск для графика проекта: banка может приостановить транш до устранения замечаний, а проектировщик – заморозить рабочую документацию до повторной съёмки нужного участка.
Дальше – не рекламный список, а разбор того, что должно быть в отчёте, чтобы его приняли и банк, и проектировщик, и служба эксплуатации, которая будет пользоваться этими данными ещё двадцать лет.
Почему для ветропарка это аэрофотосъёмка, а не классическая топосъёмка
Для здания или дороги наземная топографическая съёмка почти всегда работает. Для ветропарка – почти никогда, и дело не в моде на дроны, а в арифметике. Площадка ВЭС редко бывает компактной: турбины расставляют там, где ветровой потенциал выше, а это часто означает разбросанные по большой территории точки, соединённые дорогами и кабельными трассами, а не единый плотный участок застройки.
Наземная бригада на такой площади тратит недели там, где аэрофотосъёмка ВЭС с БПЛА закрывает всю территорию за несколько дней, включая и сами будущие площадки турбин, и трассы для дорог и кабеля, и охранные зоны вокруг. При этом требования к детальности на разных участках площадки разные – и вот здесь начинается разговор о том, что вообще должно быть в техническом пакете.
Три этапа изысканий – и не все из них требуют одинаковой детальности
Ошибка, которая дорого обходится на старте проекта, – заказывать максимально детальную съёмку сразу на всю территорию, ещё не зная точно, где встанут турбины. Изыскания под ветропарк логично разбивать на три этапа, и на каждом нужен свой уровень детальности.
- Предварительное обследование. Цель – не построить рабочий план, а выбрать площадку и грубо оценить её пригодность: общий рельеф, наличие водоёмов, застройки, охранных зон. Здесь достаточно съёмки невысокой детальности на широкий контур, и переплачивать за миллиметровую точность на этом этапе бессмысленно – территория ещё может быть скорректирована по итогам оценки ветропотенциала.
- Детальные изыскания на выбранной площадке. Это тот самый полный технический пакет из шести элементов, который разбираем ниже. Выполняется тогда, когда контур площадки и примерное расположение турбин уже определены по результатам ветромониторинга, и решение переходит в стадию рабочего проектирования.
- Исполнительная съёмка после строительства. Отдельный этап, о котором часто забывают на старте, а зря – см. отдельный раздел ниже.
Полный технический пакет: шесть элементов
Технический отчёт по изысканиям под ветропарк, который можно защитить перед проектировщиком и банком, обычно состоит из шести элементов. Ниже – что каждый из них даёт и почему без него пакет неполный.
Ортофотоплан
Точная фотография местности, приведённая к единой системе координат и избавленная от перспективных искажений съёмки. По ортофотоплану видно то, что не попадёт ни в один вектор: реальное состояние поверхности, растительность, существующие грунтовые дороги, следы эрозии, застроенные и незастроенные участки. Для инвестора это ещё и самый наглядный документ – картинку, в отличие от координат в таблице, понимает любой, кто смотрит на проект впервые.
Практически ортофотоплан сдаётся в растровом геопривязанном формате (обычно GeoTIFF) с заданным разрешением на пиксель – для площадки под ветропарк обычно достаточно 3–5 см на пиксель, более высокая детализация нужна только на локальных участках под фундаменты, а не на весь периметр.
Цифровая модель рельефа (ЦМР)
Математическое описание земной поверхности без объектов на ней – только рельеф. Это основа для расчёта уклонов подъездных дорог, планирования площадок под фундаменты турбин и – что специфично именно для ветропарков – входные данные для моделирования ветрового потока над местностью. Рельеф определяет, как ветер огибает возвышенности и ложбины, а значит, ЦМР напрямую влияет на то, где ставить турбину, а где не стоит.
Важный нюанс: для целей моделирования ветрового потока ЦМР должна охватывать территорию заметно шире самого контура турбин – окружающий рельеф за пределами площадки тоже влияет на то, как ветер подходит к ней. Съёмка «ровно по забору» в таком случае создаёт слепую зону на границе модели, и это стоит обсуждать с проектировщиком ветропотенциала до, а не после съёмки. ЦМР передаётся в виде регулярной сетки высот (растр) либо облака точек (LAS/LAZ), в зависимости от того, какое ПО использует проектировщик.
Цифровая модель местности (ЦММ)
То же самое, что ЦМР, но с объектами: зданиями, линиями электропередач, лесополосами, существующими сооружениями. Она нужна там, где важен не только рельеф сам по себе, а то, что на нём стоит – например, при расчёте зон, свободных от застройки и посторонних объектов вокруг будущей турбины, а также при трассировании подъездных дорог и кабельных линий в обход существующей инфраструктуры.
Векторный топографический план
Контуры, объекты ситуации, горизонтали – то, с чем непосредственно работает проектировщик, размещая турбины, дороги и кабельные трассы. Важный момент для ветропарка: не вся площадка нуждается в одинаковой детализации. Пятно под фундамент турбины и подъездные пути требуют плана масштаба 1:500, а общий контур площадки для целей моделирования ветра можно снимать с точностью 1:2000 – без переплаты за детальность там, где она не нужна. Векторный план сдаётся в формате, совместимом с проектным ПО заказчика – обычно DXF или Shapefile, со слоями, разделёнными по типам объектов, а не единым нечитаемым чертежом.
Батиметрия – если на площадке есть водоём
Если контур ветропарка пересекает реку, водохранилище или пруд, – например, кабельная трасса проходит через водную преграду, – потребуется отдельная батиметрическая съёмка: измерение глубин и построение модели дна. Это самостоятельная услуга, которую мы выполняем отдельно от топографии суши, с результатом в виде контурных карт и числовых моделей рельефа дна, пригодных для проектирования перехода через водоём.
Отчёт по препятствиям
Отдельный документ, который часто недооценивают на старте, а потом судорожно заказывают перед самой стройкой. Речь о высотных ограничениях и согласованиях, связанных с воздушным пространством: турбина высотой 150–200 метров – это высотное препятствие, которое в большинстве стран мира требует координации с уполномоченным органом гражданской авиации, а иногда – маркировки и светового ограждения. Международная практика здесь строится вокруг понятия поверхностей ограничения препятствий вокруг аэродромов и вдоль маршрутов полётов: если площадка попадает в зону действия таких ограничений, высоту и расположение турбин нужно согласовывать заранее, а не после того, как фундаменты уже готовы.
Помимо высотного согласования, в международной практике в отчёт по препятствиям часто включают проверку на предмет влияния турбин на работу радиолокационного и телекоммуникационного оборудования поблизости – большая вращающаяся лопасть из композита может создавать помехи для радаров и линий связи, и эту проверку разумнее сделать на этапе изысканий, а не после установки турбины на согласованном месте. Отчёт по препятствиям фиксирует, есть ли такие ограничения на конкретной площадке, и должен готовиться на этапе изысканий, а не в последний момент перед вводом в эксплуатацию.
Точности: что масштаб значит на практике для ветропарка

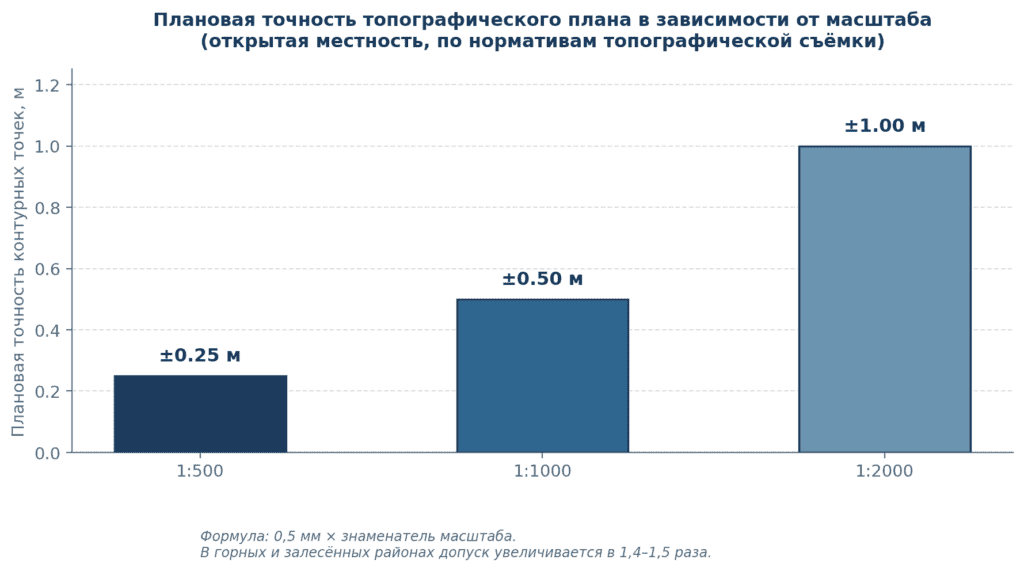

Точность топографического плана определяется не желанием заказчика «поточнее», а нормативами, привязанными к масштабу. По действующей в геодезической практике методике, предельная погрешность положения чётких контуров на плане не должна превышать 0,5 мм в масштабе плана на открытой местности – и это простое правило превращается в конкретные метры на местности.
Отсюда практический вывод для ветропарка: закладывать масштаб 1:2000 на весь периметр площадки не имеет смысла, если реальная задача – точное позиционирование турбины и дороги к ней. И наоборот, снимать всю площадку в 1:500 означает платить за точность, которая нужна только в паре десятков локальных пятен.
Рабочая логика такая: детальный масштаб – 1:500, иногда 1:1000 – закладывается на пятна под фундаменты турбин, подстанцию и трассы подъездных дорог и кабеля, где точность нужна для рабочего проектирования. Общий контур площадки, нужный прежде всего для моделирования ветрового потока и общей компоновки, можно снимать в 1:2000 – точности достаточно, а стоимость и срок съёмки заметно ниже.
То же самое справедливо и для точности по высоте: погрешность съёмки рельефа не должна превышать примерно треть принятой высоты сечения горизонталей на пологих участках, и это правило ужесточается на большей крутизне склона. На залесённых и горных участках допуски по нормативу увеличиваются в полтора раза – и это стоит закладывать в план работ заранее, а не удивляться расхождению постфактум.
Например, при высоте сечения горизонталей 1 метр на пологом участке допустимая погрешность по высоте составит порядка трети метра – этого достаточно для проектирования дороги, но может быть недостаточно для точной вертикальной планировки площадки под фундамент турбины, где решение обычно принимают по более густому сечению горизонталей или напрямую по плотному облаку точек, а не по интерполированным линиям.
Отдельный момент, о котором редко говорят прямо: точность должна быть однородной в пределах одной зоны, а не «в среднем такой». Если часть площадки снята с одной плотностью точек, а часть – с другой, на границе зон появляется разрыв, который проектировщик обнаружит только тогда, когда дорога или кабельная трасса пересечёт этот шов – и придётся либо пересъёмывать участок, либо проектировать с запасом, теряя оптимальность трассы.
Привязка координат: WGS-84 и СК-42 одновременно

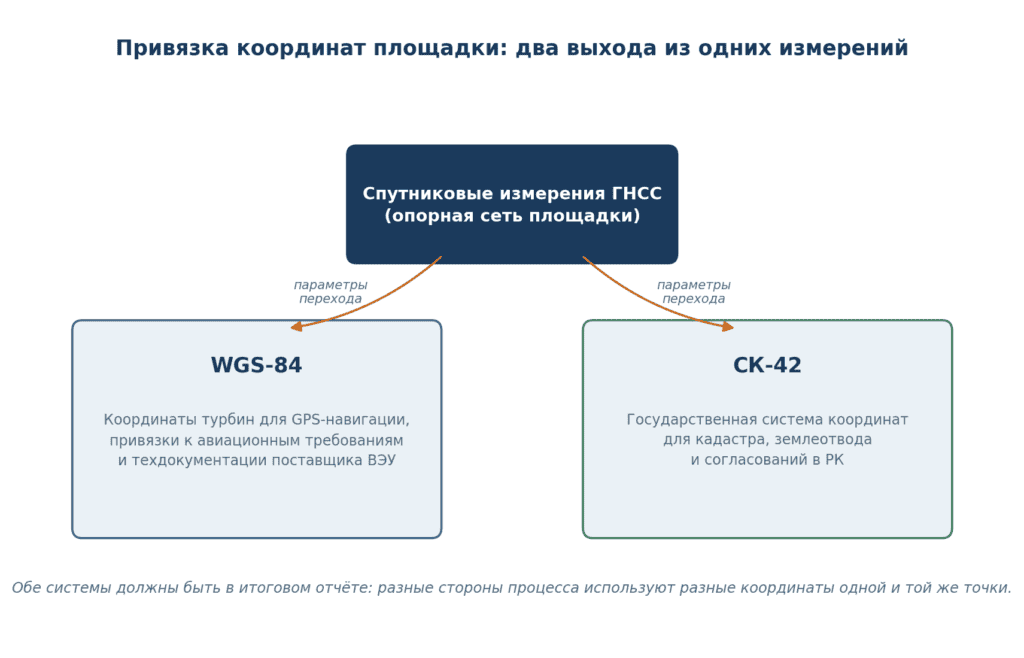

Ветропарк – редкий тип объекта, где одни и те же координаты нужны сразу в двух системах, и путаница здесь стоит дорого. Спутниковые ГНСС-измерения физически привязывают точки на местности к общеземной системе WGS-84 – именно в ней работают навигационные приёмники, обычно она нужна для технической документации от поставщика турбин. Но государственный кадастр, землеотвод и согласования в Казахстане ведутся в системе координат СК-42 – она остаётся официальной государственной системой координат, унаследованной с советского времени, хотя в стране уже ведутся работы по переходу на новую национальную систему координат.
Практический вывод простой: в итоговом отчёте координаты каждой турбины, опоры и трассы должны быть даны в обеих системах с указанием параметров перехода между ними. Если подрядчик выдаёт координаты только в одной системе «потому что так проще», вторую всё равно придётся пересчитывать – либо самостоятельно, либо через повторный запрос к тому же подрядчику, что означает лишний круг согласований перед стройкой.
Есть и более тонкий момент. Параметры перехода между WGS-84 и СК-42 не универсальны – они зависят от региона и от того, какая опорная геодезическая основа использовалась при построении сети площадки. Отчёт должен содержать не просто пересчитанные координаты, а сами параметры перехода и ссылку на то, откуда они взяты: без этого пересчитанные координаты нельзя проверить независимо, а значит, нельзя защитить перед сторонним экспертом или новым подрядчиком, если он появится на более поздней стадии проекта.
Исполнительная съёмка после строительства
Технический пакет на этом не заканчивается. После того как турбины, дороги и кабельные трассы построены, разумно провести повторную съёмку – исполнительную, фиксирующую фактическое положение объектов относительно проектного. На практике позиция турбины на площадке иногда отклоняется от проектной на метры из-за особенностей грунта, обнаруженных уже в процессе земляных работ, и банк или служба эксплуатации должны иметь документ, подтверждающий, где объект оказался фактически, а не только там, где его планировали поставить на бумаге.
Здесь пригождается та же опорная сеть реперов, что была заложена на этапе детальных изысканий: исполнительная съёмка сравнивается с исходной не «на глаз», а по тем же самым точкам привязки, что и обеспечивает сопоставимость данных на протяжении всего срока эксплуатации ветропарка – а это, как правило, двадцать и более лет.
Что проверить при приёмке отчёта
Перед подписанием акта имеет смысл свериться с коротким списком – он снимает большую часть споров, которые иначе всплывают уже на этапе рабочего проектирования.
- Все шесть элементов пакета на месте – ортофотоплан, ЦМР, ЦММ, векторный план, батиметрия (если есть вода на площадке) и отчёт по препятствиям, а не только «красивые снимки с воздуха».
- Масштаб плана обоснован по зонам – детальный там, где идёт рабочее проектирование фундаментов и дорог, менее детальный там, где нужен только общий контур.
- ЦМР охватывает территорию шире контура турбин, если данные пойдут в модель ветрового потока – иначе на границе площадки в модели появится слепая зона.
- Координаты даны в WGS-84 и СК-42 одновременно, с указанием параметров перехода и их источника, а не в одной системе «для скорости».
- Заложены и описаны реперы – без опорной сети привязки к местности точность плана нельзя ни проверить, ни защитить перед экспертизой, и без неё не с чем будет сравнивать исполнительную съёмку после строительства.
- Отчёт по препятствиям существует как отдельный документ, а не растворён строкой в пояснительной записке – это то, что обычно спрашивают в первую очередь при согласовании высотных объектов.
- Форматы файлов совместимы с вашим проектным ПО – растр в GeoTIFF, векторный план в DXF или Shapefile, облако точек в LAS/LAZ при необходимости, а не только PDF-картинки, которые нельзя использовать напрямую в проектировании.
