Батиметрия отвечает на вопрос, который не решить ни аэрофотосъёмкой, ни обычной топосъёмкой: что находится под водой. Форма дна нужна при расчёте объёма водохранилища, проектировании гидротехнических сооружений, оценке заиления и при подсчёте вынутой массы в обводнённых карьерах. Батиметрическая съёмка – это отдельная методология, и выбор оборудования здесь определяет, получит заказчик рабочую модель дна или просто набор точек с глубинами.
Однолучевой или многолучевой эхолот
Однолучевой эхолот измеряет глубину одним лучом строго под судном – съёмка идёт галсами (параллельными линиями), а поверхность дна между галсами достраивается интерполяцией. Это быстрее и дешевле, и для большинства задач – расчёта объёма водохранилища, оценки общей чаши озера – точности достаточно.
Многолучевой эхолот веером лучей охватывает полосу дна за один проход и даёт практически сплошное покрытие, а не редкие линии. Он нужен там, где важен не общий объём, а рельеф дна в деталях: обследование плотин и гидротехнических сооружений, поиск затопленных объектов, зоны с резкими перепадами глубин. Обратная сторона – данных на порядок больше, и без обработки с компенсацией крена, дифферента и вертикальной качки судна (по данным инерциального блока) полоса покрытия превращается в смазанное облако точек, а не в рабочую поверхность. Разница в цене оправдана только тогда, когда однолучевая съёмка физически не может дать нужную детальность.
Катер с экипажем или безэкипажный
Безэкипажный катер (БПЛА-катер) – это управляемая по заданным галсам платформа без человека на борту. Она незаменима на мелководье, в узких протоках и на небольших водоёмах, куда обычное судно либо не заходит, либо заходит с риском. Экипажный катер остаётся основным вариантом на крупных водохранилищах – там, где нужны большая автономность, более тяжёлое оборудование и устойчивость к волнению, с которым лёгкая безэкипажная платформа не справится.
Привязка: GNSS, уровень воды и скорость звука
Точность батиметрии складывается не только из эхолота. Положение самого измерения даёт GNSS-приёмник на катере с поправкой на смещение между антенной и излучателем эхолота. Глубина – величина относительная, и сырые данные эхолота нужно привести к единому уровню воды: на водохранилище он колеблется, и без замера уровня на момент съёмки одна и та же точка дна в разные дни даст разную «глубину». И наконец, скорость звука в воде зависит от температуры и минерализации, поэтому эхолот периодически калибруют – иначе искажается сама шкала глубин, а не только положение точки.
Как батиметрия сшивается с берегом

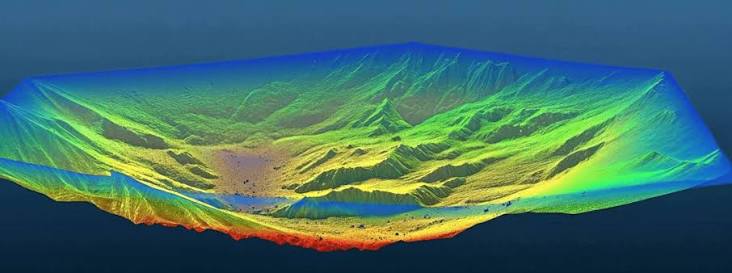

Отдельная задача – свести подводную часть и топосъёмку берега в одну модель без разрыва по урезу воды. Для этого обе съёмки должны опираться на одну и ту же сеть реперов и единую систему высот: тогда уровень воды на момент батиметрии и рельеф берега, снятый топографически или с БПЛА, стыкуются в одной модели, а не оказываются в двух несовместимых системах координат. Именно так строится цельная цифровая модель – от суши до дна, – пригодная для расчёта объёма водохранилища или проектирования сооружений на берегу и под водой одновременно.
