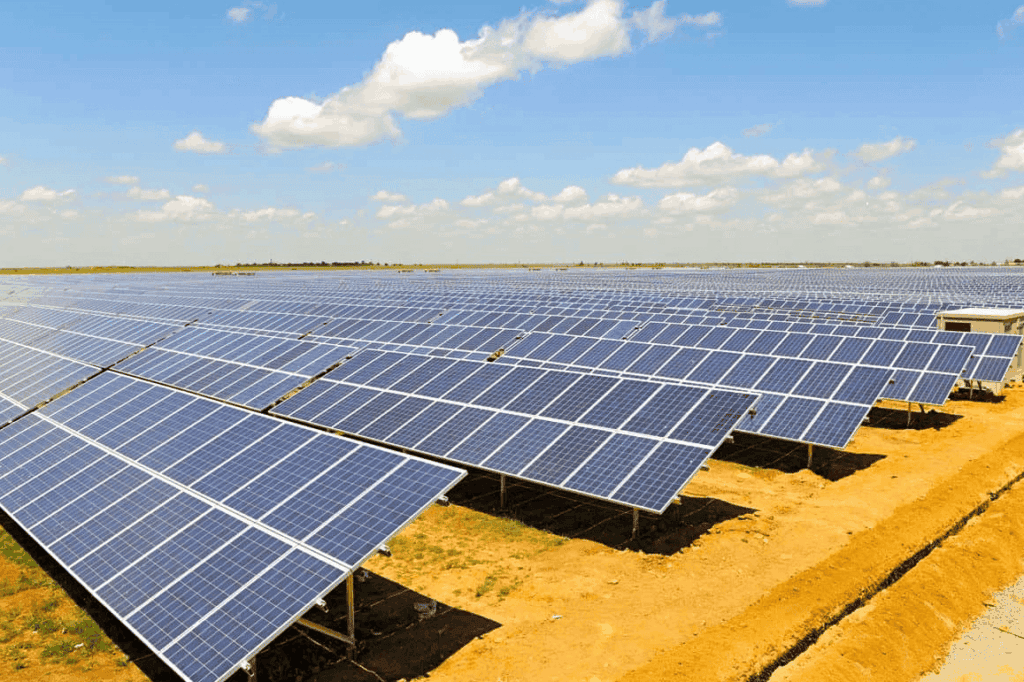

Строительство объектов возобновляемой энергетики (ВИЭ) требует освоения масштабных земельных массивов. Площадка СЭС может занимать территории от десятков до нескольких сотен гектаров, на которых размещаются тысячи фотоэлектрических модулей, инверторные станции, кабельные трассы и трансформирующие подстанции.
Качественные изыскания под СЭС в Казахстане позволяют инвестору и EPC-подрядчику правильно оценить рельеф, исключить риски просадки опор под солнечные панели и разработать эффективный проект с минимальными затратами на нулевой цикл.
Особенности топографических и геодезических работ
Рельеф участка напрямую влияет на эффективность генерации электроэнергии и уровень углового затенения панелей. Для эффективного проектирования требуется максимальная детализация местности.
Основные геодезические задачи включают:
- Топографическая основа крупного масштаба: съёмка всей территории и прилегающих зон для проектирования подъездных путей и подключения к внешней сети.
- Планово-высотное обоснование: создание сети опорных пунктов для точности выноса осей панельных рядов и кабельных линий.
- Вертикальная планировка: выявление уклонов, локальных понижений и микрорельефа для расчета земляных работ и трассировки водоотводных каналов.
Разбивка огромных площадей традиционными наземными методами занимает много времени. Чтобы ускорить изыскания для ВИЭ Казахстан, оптимально использовать такой метод, как Геодезическая аэрофотосъёмка. Применение БПЛА позволяет за считанные дни сформировать ортофотоплан высокого разрешения и точную цифровую модель рельефа.
Геология под солнечную станцию: несущая способность и ветровая нагрузка
Конструкции, на которых закреплены солнечные панели, обладают специфической парусностью. В степных и полупустынных регионах Казахстана каркасы испытывают постоянные выдергивающие и опрокидывающие ветровые нагрузки.
Геология под фундаментами опор (свайных или монолитных) решает следующие задачи:
- Оценка прочностных свойств: определение несущей способности поверхностных слоев грунта, в которые заглубляются металлические сваи.
- Анализ коррозионной активности: лабораторные исследования грунтов и грунтовых вод на агрессивность по отношению к металлу и бетону.
- Определение динамики просадочности: изучение поведения пород при увлажнении для предотвращения перекосов стоек.
- Оценка глубин промерзания и пучения: расчет сил морозного пучения, способных вытолкнуть сваи в зимний период.
Комплексная Инженерная геология обеспечивает устойчивость стоек при экстремальных порывах ветра и предотвращает деформацию дорогостоящих фотоэлектрических модулей.
Специфика проектирования кабельных трасс и инфраструктуры
Помимо поля с панелями, изыскания выполняются для всех смежных сооружений:
- Инверторные станции и подстанции: требуют детального изучения геологических условий под тяжелое трансформаторное оборудование.
- Внутренние и внешние кабельные трассы: исследование коррозийности среды, электросопротивления грунта и глубины промерзания для безопасной укладки кабелей.
- Анализ условий инсоляции и гидрологии: выявление зон риска затопления паводковыми водами и эрозии почвы.
Любая стандартная Топографическая съёмка в сочетании с гидрометеорологическими исследованиями даёт полную картину для защиты объекта от естественных природных факторов.
Детально выполненные Проектные работы на базе комплексных изысканий позволяют EPC-подрядчикам оптимизировать расстановку оборудования, снизить металлоемкость свайных конструкций и гарантировать бесперебойную работу солнечной электростанции на протяжении всего срока эксплуатации.
