Цифровая модель местности (ЦММ) представляет собой важный инструмент для инженерно-геологического сообщества. В современном мире точные и подробные данные о рельефе местности имеют решающее значение для планирования, анализа и выполнения различных инженерных и геологических задач. Данная статья раскрывает понятие ЦММ, рассматривает методы её создания и подробно описывает, как она используется в инженерно-геологическом сообществе.
Определение и основные характеристики цифровой модели местности
Цифровая модель местности (ЦММ) — это цифровое представление рельефа земной поверхности, созданное на основе данных о высотах и формах поверхности. ЦММ включает в себя множество точек, каждая из которых имеет координаты по осям X, Y и Z.
Виды и типы цифровых моделей местности:
Цифровые модели местности (ЦММ) могут различаться по назначению, детализации и способу представления данных. Рассмотрим основные виды и типы ЦММ:

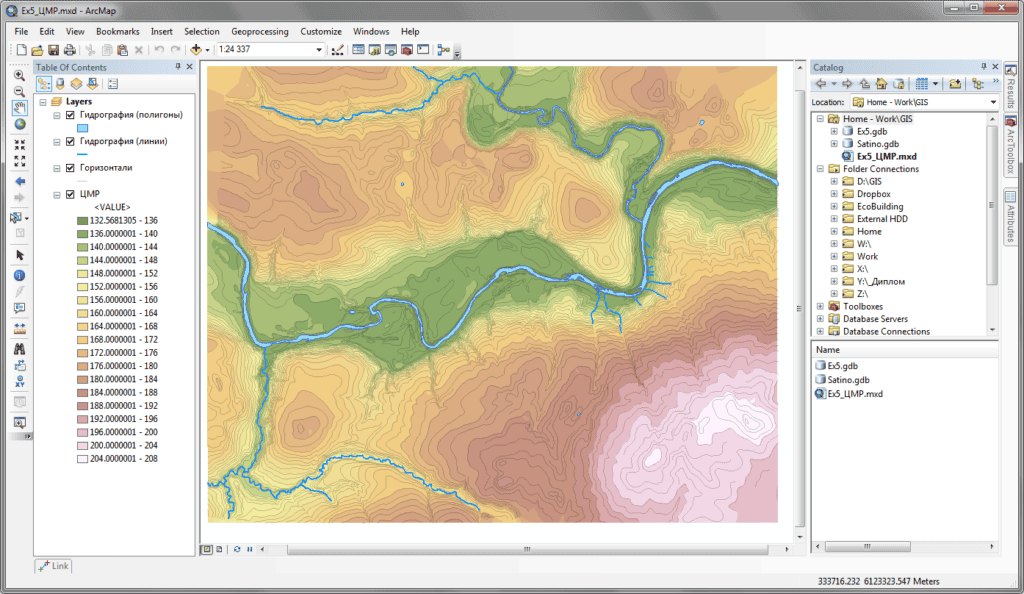

Цифровая модель рельефа (ЦМР)
Цифровая модель рельефа (ЦМР) представляет собой цифровое изображение земной поверхности, включающее только её форму, без учета объектов, находящихся на поверхности (таких как здания, деревья и другие сооружения). ЦМР используется для анализа географических и топографических характеристик местности, что важно для геологов, инженеров и экологов.
Основные характеристики ЦМР:
- Изолинии: Представление рельефа с помощью контурных линий, каждая из которых соединяет точки с одинаковой высотой.
- Триангуляционные нерегулярные сети (TIN): Сетка, состоящая из треугольников, которая используется для моделирования поверхности в трех измерениях.
- Гриды и растры: Сплошная сетка, состоящая из квадратных ячеек, где каждая ячейка содержит значение высоты.
Цифровая модель поверхности (ЦМП)
Цифровая модель поверхности (ЦМП) представляет собой цифровое изображение земной поверхности вместе с всеми объектами, находящимися на ней, такими как здания, растительность, транспортные средства и т.д. ЦМП используется в градостроительстве, экологическом мониторинге и при планировании инфраструктуры.
Основные характеристики ЦМП:
- Наличие объектов: Включает здания, деревья, мосты и другие антропогенные и природные объекты.
- Высокая детализация: Может использоваться для моделирования городских условий, где точность и детализация данных имеют решающее значение.
Цифровая модель местности с учётом подземных объектов (ЦММ-ПО)
Этот тип модели включает в себя не только поверхность земли и наземные объекты, но и подземные структуры, такие как трубопроводы, туннели и кабельные линии. ЦММ-ПО важна для проектов, связанных с подземным строительством, геотехническими исследованиями и оценкой рисков.
Основные характеристики ЦММ-ПО:
- Многоуровневое представление: Включает данные как о поверхности, так и о подземных объектах.
- Интеграция с инженерными сетями: Используется для анализа взаимодействия между наземными и подземными объектами.
Цифровая модель водных объектов (ЦМВО)
ЦМВО представляет собой цифровое изображение водных объектов, таких как реки, озера, водохранилища и морские побережья. Этот тип модели используется для управления водными ресурсами, оценки риска затоплений и проектирования гидротехнических сооружений.
Основные характеристики ЦМВО:
- Моделирование водных поверхностей: Включает данные о глубинах, границах водоемов и подводном рельефе.
- Прогнозирование затоплений: Используется для моделирования возможных сценариев затоплений и оценки их последствий.
Интегрированные цифровые модели местности (ИДММ)
ИДММ объединяют в себе данные различных типов ЦММ, включая рельеф, наземные и подземные объекты, а также водные поверхности. Эти модели позволяют комплексно анализировать территорию и использовать их для многослойного моделирования.
Основные характеристики ИДММ
- Комплексность: Включает все аспекты местности, что делает её незаменимой для крупных инфраструктурных проектов.
- Гибкость: Может адаптироваться под конкретные нужды различных дисциплин, включая геологию, строительство, экологию и управление водными ресурсами.
Цифровые модели местности (ЦММ) характеризуются рядом ключевых параметров, которые определяют их точность, детализацию и пригодность для различных применений. Рассмотрим основные параметры ЦММ:
Разрешение
Разрешение ЦММ — это показатель, который определяет, насколько детализированно отображается поверхность местности. Оно измеряется в метрах и указывает на минимальное расстояние между двумя точками модели, которое может быть различено.
Типы разрешения:
- Пространственное разрешение: Указывает на размер ячейки сетки (растровое разрешение) или минимальное расстояние между точками в модели (векторное разрешение). Например, пространственное разрешение 1 м означает, что каждая ячейка модели соответствует площади 1×1 м на поверхности земли.
- Вертикальное разрешение: Определяет точность высотных измерений в модели. Чем выше вертикальное разрешение, тем точнее отображаются изменения рельефа, такие как холмы, долины и другие геоморфологические особенности.
Примеры разрешения:
- Высокое разрешение (до 0,5 м) используется для детализированных городских моделей.
- Среднее разрешение (1-10 м) применяется для региональных исследований.
- Низкое разрешение (более 10 м) используется для моделирования крупных территорий и общих географических анализов.
Точность
Точность ЦММ — это показатель, отражающий, насколько модель соответствует реальной форме и высотам поверхности. Точность зависит от методов сбора данных, алгоритмов обработки и качества используемых исходных данных.
Виды точности:
- Абсолютная точность: Определяет, насколько координаты точек в модели соответствуют их истинным значениям на местности.
- Относительная точность: Определяет, насколько точно измерены расстояния и высоты между точками внутри самой модели.
Факторы, влияющие на точность:
- Качество исходных данных: Данные, полученные с помощью высокоточных методов (например, LiDAR), обеспечивают высокую точность модели.
- Процедуры обработки: Коррекция ошибок и фильтрация данных могут существенно повысить точность модели.
- Геодезическая основа: Использование высокоточных геодезических сетей при сборе данных улучшает абсолютную точность ЦММ.
Формат данных
ЦММ могут храниться и представляться в различных форматах данных, каждый из которых имеет свои особенности и область применения.
Основные форматы:
- Растровый формат: Представляет собой регулярную сетку, где каждая ячейка содержит значение высоты. Используется для хранения данных о крупных территориях.
- Векторный формат: Состоит из набора точек (вершин), соединенных линиями, образующими полигоны. Применяется для более детализированных моделей, где важно сохранение точной геометрии объектов.
- Триангуляционная нерегулярная сеть (TIN): Векторный формат, который включает треугольники, образованные соседними точками высот. Используется для создания моделей с переменной детализацией, особенно на сложных участках рельефа.
Преимущества и недостатки форматов:
- Растровый формат: Легко обрабатывается, но требует большого объема памяти и может терять детализацию.
- Векторный формат: Высокая точность и гибкость, но сложен в обработке и визуализации на больших территориях.
- TIN: Позволяет сохранять точность на сложных рельефах, но труден в интерпретации и требует значительных вычислительных ресурсов.
Источники данных
ЦММ могут быть созданы на основе различных источников данных, каждый из которых имеет свои особенности по точности, разрешению и методам получения.
Основные источники данных:
- Лазерное сканирование (LiDAR): Предоставляет высокоточные и детализированные данные с высоким разрешением. Используется для создания точных моделей рельефа и поверхностей.
- Фотограмметрия: Основана на анализе фотографий, сделанных с различных ракурсов, для создания 3D моделей. Этот метод позволяет создавать ЦММ с высокой точностью, особенно в труднодоступных районах.
- Спутниковая съемка: Используется для получения данных о больших территориях. Обеспечивает среднюю точность, подходящую для региональных и глобальных моделей.
Таблица сравнения источников данных:
| Источник данных | Разрешение | Точность | Область применения |
| LiDAR | Высокое | Очень высокая | Городские и локальные модели |
| Фотограмметрия | Среднее | Высокая | Инженерные и геологические исследования |
| Спутниковая съемка | Низкое | Средняя | Региональные и глобальные исследования |
Объем данных и вычислительные ресурсы
ЦММ часто содержат огромное количество данных, что требует значительных вычислительных ресурсов для их обработки, хранения и анализа.
Объем данных:
- Зависимость от разрешения: Чем выше разрешение и точность, тем больше объем данных.
- Сложность моделей: Интегрированные модели (например, ИДММ) могут содержать данные различных типов, что увеличивает объем данных.
Вычислительные ресурсы:
- Процессоры: Высокопроизводительные процессоры необходимы для обработки сложных моделей и анализа больших массивов данных.
- Память: Требуется большое количество оперативной и постоянной памяти для хранения и обработки ЦММ.
- Графические процессоры (GPU): Используются для ускорения визуализации и анализа данных в реальном времени.
Эти параметры определяют, насколько эффективно можно использовать цифровые модели местности для решения конкретных инженерных и геологических задач. Выбор оптимальных параметров зависит от требований проекта и доступных ресурсов.
Методы создания цифровых моделей местности
Создание цифровых моделей местности (ЦММ) требует использования различных методов сбора и обработки данных, которые позволяют получить точное и детализированное представление рельефа и объектов на поверхности земли. Основные методы можно разделить на несколько категорий:
Лазерное сканирование (LiDAR)
Лазерное сканирование (LiDAR — Light Detection and Ranging) является одним из наиболее точных и популярных методов создания ЦММ. Он основан на использовании лазерных импульсов для измерения расстояния до поверхности земли.
Основные этапы метода:
- Излучение лазерных импульсов: Лазерные датчики, установленные на самолетах, дронах или наземных транспортных средствах, посылают лазерные импульсы на землю.
- Отражение и регистрация: Импульсы отражаются от поверхности и возвращаются к датчику, где регистрируется время задержки.
- Расчет высот: На основе времени задержки и угла направления рассчитываются точные координаты и высоты точек на местности.
Преимущества LiDAR:
- Высокая точность: Обеспечивает сантиметровую точность измерений, что важно для инженерных и геологических исследований.
- Быстрота сбора данных: Позволяет быстро собрать данные на больших территориях.
- Возможность работы в сложных условиях: LiDAR может работать как в дневное, так и в ночное время, а также при неблагоприятных погодных условиях.
Недостатки LiDAR:
- Высокая стоимость: Оборудование и обработка данных требуют значительных затрат.
- Ограниченная доступность: Не всегда доступен для использования в отдаленных или труднодоступных районах.
Фотограмметрия
Фотограмметрия — это метод создания ЦММ, основанный на анализе и интерпретации фотографий, сделанных с различных ракурсов. Фотограмметрия может использоваться как для наземной, так и для аэрофотосъемки.
Основные этапы метода:
- Съемка фотографий: Съемка проводится с различных точек или с использованием дронов и самолетов. Важно, чтобы фотографии имели перекрытие, что позволяет создать стереоскопические пары.
- Создание стереопар: Перекрывающиеся изображения объединяются в стереопары, что позволяет получить объемное представление о местности.
- Анализ и обработка: С помощью специализированного программного обеспечения создается 3D-модель местности на основе анализа стереопар.
Преимущества фотограмметрии:
- Широкая доступность: Фотограмметрию можно использовать с различными видами съемочных устройств, включая обычные фотоаппараты и дроны.
- Относительно низкая стоимость: В сравнении с LiDAR, фотограмметрия может быть более доступным методом.
- Гибкость применения: Может использоваться для различных масштабов и типов местности.
Недостатки фотограмметрии:
- Зависимость от освещения: Качество данных зависит от условий освещения и погодных условий.
- Ограниченная точность: Точность фотограмметрии ниже по сравнению с LiDAR, особенно в районах с густой растительностью или в условиях сложного рельефа.
Спутниковая съемка
Спутниковая съемка — это метод, при котором данные для создания ЦММ собираются с помощью спутников, оснащенных различными типами сенсоров, включая оптические, радиолокационные и мультиспектральные.
Основные этапы метода:
- Сбор данных: Спутники проводят съемку поверхности земли с использованием различных сенсоров.
- Обработка и калибровка: Данные обрабатываются для устранения искажений, вызванных атмосферой и орбитальными параметрами спутника.
- Создание модели: На основе полученных данных строится ЦММ, учитывающая рельеф и крупные объекты на местности.
Преимущества спутниковой съемки:
- Охват больших территорий: Спутники могут собирать данные на глобальном уровне, охватывая большие территории.
- Доступность данных: Данные спутниковой съемки часто доступны в открытом доступе или по подписке.
- Возможность многоспектрального анализа: Спутники могут собирать данные в разных спектральных диапазонах, что позволяет анализировать различные характеристики поверхности.
Недостатки спутниковой съемки:
- Низкое разрешение: Разрешение спутниковых снимков, как правило, ниже по сравнению с наземными методами, что ограничивает детализацию ЦММ.
- Зависимость от погодных условий: Облачность и атмосферные явления могут снижать качество данных, особенно в оптическом диапазоне.
Наземное лазерное сканирование (TLS)
Наземное лазерное сканирование (TLS) — это метод, при котором данные для создания ЦММ собираются с использованием лазерных сканеров, установленных на штативах или транспортных средствах на земле.
Основные этапы метода:
- Установка сканера: Лазерный сканер устанавливается на штатив или транспортное средство в заданной точке местности.
- Сканирование поверхности: Сканер вращается вокруг своей оси и посылает лазерные импульсы на поверхность, регистрируя отраженные сигналы.
- Создание модели: Полученные данные обрабатываются для создания 3D-модели с высокой детализацией.
Преимущества TLS:
- Высокая детализация: TLS обеспечивает точное и детализированное представление местности, что важно для инженерных и архитектурных проектов.
- Работа на небольших территориях: TLS особенно эффективен на ограниченных участках, где необходима высокая точность.
Недостатки TLS:
- Ограниченный охват: TLS трудно применять на больших территориях из-за необходимости частой смены положения сканера.
- Зависимость от условий видимости: TLS неэффективен в условиях плотной растительности или на сложных рельефах, где имеются значительные препятствия для лазерного луча.
Интегрированные методы
Интегрированные методы создания ЦММ включают комбинирование данных, полученных различными способами, для достижения максимальной точности и детализации. Например, данные LiDAR могут быть дополнены спутниковыми снимками и фотограмметрией для создания комплексных моделей.
Преимущества интегрированных методов:
- Повышенная точность: Сочетание различных источников данных позволяет устранить недостатки каждого из них и получить более точную и детализированную модель.
- Универсальность: Интегрированные методы подходят для создания ЦММ для самых различных целей, от инженерных до экологических исследований.
Недостатки интегрированных методов:
- Сложность обработки: Комбинирование данных требует значительных вычислительных ресурсов и сложных алгоритмов.
- Высокая стоимость: Интеграция данных может быть дорогостоящей, особенно если требуется использование нескольких источников данных одновременно.
Применение цифровых моделей местности в инженерно-геологическом сообществе
Цифровые модели местности (ЦММ) стали неотъемлемым инструментом в инженерно-геологическом сообществе, оказывая значительное влияние на различные этапы проектирования, анализа и мониторинга геологических объектов и процессов. Рассмотрим ключевые области применения ЦММ в этом контексте.
Геологическое картирование
ЦММ активно используются для создания и обновления геологических карт, которые являются основой для понимания геологического строения территории.
Применение:
- Анализ рельефа: ЦММ позволяют детально изучить особенности рельефа, что помогает в идентификации геологических структур, таких как складки, разломы и другие формы рельефа.
- Интеграция данных: Совмещение ЦММ с геологическими данными (например, из геофизических исследований) улучшает точность картирования и позволяет выявлять подземные геологические объекты.
Преимущества:
- Повышенная точность: Использование ЦММ позволяет более точно определить границы геологических объектов и зон.
- Оперативное обновление: Цифровой формат позволяет легко обновлять карты при получении новых данных.
Проектирование и строительство
В инженерно-геологических исследованиях для строительства ЦММ применяются на этапах планирования, проектирования и мониторинга объектов инфраструктуры.
Применение:
- Анализ устойчивости склонов: ЦММ позволяют моделировать возможные оползневые процессы и оценивать устойчивость склонов в зоне строительства.
- Проектирование земляных сооружений: Цифровые модели местности используются для оптимизации объемов земляных работ, проектирования дорожных и железнодорожных насыпей, туннелей и других инженерных сооружений.
- Инженерно-геологические изыскания: ЦММ помогают в выборе оптимальных площадок для строительства на основе анализа рельефа и геологических условий.
Преимущества:
- Экономия ресурсов: Использование ЦММ в проектировании снижает затраты на подготовительные работы и минимизирует риски при строительстве.
- Точность проектирования: ЦММ позволяют учитывать все особенности рельефа, что улучшает точность и надежность инженерных решений.
Мониторинг и управление рисками
ЦММ играют важную роль в мониторинге геологических процессов и управлении природными рисками.
Применение:
- Мониторинг оползней и обвалов: Регулярное обновление ЦММ позволяет отслеживать изменения рельефа и предсказывать возможные оползни или обвалы.
- Оценка риска наводнений: ЦММ используются для моделирования водотоков и определения зон риска затопления, что особенно важно в зонах с плотной застройкой и сложным рельефом.
- Управление рисками землетрясений: ЦММ помогают в анализе сейсмических рисков, например, через моделирование распространения сейсмических волн и их воздействия на рельеф.
Преимущества:
- Раннее предупреждение: ЦММ позволяют выявить потенциально опасные зоны и своевременно принять меры для предотвращения катастроф.
- Эффективное планирование: Управление рисками становится более эффективным благодаря точной информации о рельефе и геологических процессах.
Горное дело и разведка полезных ископаемых
ЦММ широко применяются в горнодобывающей промышленности и при разведке полезных ископаемых.
Применение:
- Оптимизация разработки месторождений: ЦММ используются для планирования карьеров, шахт и других объектов горнодобывающей промышленности с учетом рельефа и геологических условий.
- Моделирование водоотводных систем: ЦММ помогают проектировать эффективные системы водоотведения в карьерах и шахтах, снижая риски затопления и эрозии.
- Разведка месторождений: ЦММ используются для оценки геологических условий на ранних стадиях разведки месторождений, что помогает оптимизировать бурение и геофизические исследования.
Преимущества:
- Повышенная эффективность разработки: Использование ЦММ позволяет оптимизировать процессы добычи полезных ископаемых и снизить эксплуатационные расходы.
- Снижение экологических рисков: ЦММ помогают минимизировать воздействие горных работ на окружающую среду за счет точного планирования и контроля за процессами.
Экологические исследования и охрана окружающей среды
В экологических исследованиях ЦММ используются для оценки воздействия на окружающую среду и разработки мер по ее защите.
Применение:
- Оценка воздействия на ландшафт: ЦММ позволяют моделировать возможные изменения ландшафта в результате хозяйственной деятельности и разрабатывать меры по его защите.
- Мониторинг эрозии и опустынивания: ЦММ применяются для мониторинга эрозионных процессов и опустынивания, что важно для сохранения почвенного покрова и экосистем.
- Планирование рекультивации: ЦММ используются для разработки программ рекультивации нарушенных земель и восстановления природных ландшафтов.
Преимущества:
- Снижение негативного воздействия: ЦММ помогают разработать эффективные меры по минимизации экологического ущерба.
- Улучшение экологического планирования: ЦММ позволяют учитывать все природные и антропогенные факторы при планировании и реализации проектов, что способствует более устойчивому развитию территорий.
Гидрогеология и водные ресурсы
ЦММ активно используются в гидрогеологических исследованиях и управлении водными ресурсами.
Применение:
- Моделирование потоков подземных вод: ЦММ помогают создавать модели подземных водоносных горизонтов и оценивать их состояние, что важно для управления водными ресурсами.
- Оценка риска затопления: ЦММ применяются для моделирования водотоков, определения зон подтопления и разработки мер по защите от наводнений.
- Проектирование гидротехнических сооружений: ЦММ используются для планирования и проектирования плотин, водохранилищ, каналов и других гидротехнических объектов.
Преимущества:
- Оптимизация водопользования: ЦММ позволяют более точно оценивать объемы и динамику подземных вод, что способствует устойчивому управлению водными ресурсами.
- Повышение безопасности: Использование ЦММ в гидрогеологии помогает разрабатывать более эффективные меры по предотвращению и ликвидации последствий наводнений и других водных катастроф.
